完全クリップ回路
電子回路オタク向けネタです。
学生時代にファジー制御H/Wの開発時に思いついたものです。
実用回路でも使ってみましたら、結構使えました。
何かの参考にでもしていただけたら幸せです。
要約
極めて簡単な回路構成で高速、高精度なクリップ回路を実現します。
背景と目的
通常、CPU等のCMOSデバイスの入力端子に、その電源電圧を超える入力が印加される可能性がある場合、SiダイオードとVcc電圧を用いて上限電圧保護(電圧クリップ)を施します。しかしながら、この方式ではSiダイオードの順方向ドロップ電圧(約0.7V)分が入力端子に入力されてしまいます。通常のCMOSデバイスの入力端子最大許容電圧はVcc＋0.3Vであるため十分な保護ができません。
この解決策としてショットキーダイオード用いますと過剰電圧は0.3〜0.4V程度には抑えられることができますが、ショットキーダイオードは通常のプロセスにおいてにのＩＣ等のデバイスへの内蔵はコストアップにつながってしまいます。そこで、簡易なバイポーラ回路で構成でき、高精度で高速度のクリップ回路を考案しました。

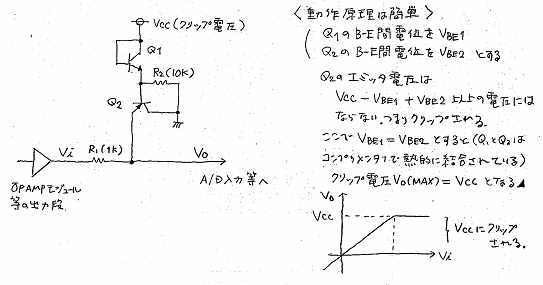

構成図および動作原理
特徴
●シンプルな回路構成です。
・・・1対(PNP-NPN)のバイポーラTrにより構成できます。
●高精度です。
・・・Vbeの温度特性が相殺され設定電圧Vccずばりの電圧値でクリップ可能です。
●高速です。
・・・コレクタ接地回路となるので高速動作可能です。
●クリップ電流をVccに流し込みません。
・・・通常のダイオードクリップ回路ではクリップ電流(オーバシュート電流)をVccに流し込んでしまいます。
本方式ではクリップ電流をGNDに流し込むのです。
●IC化が容易、ただし、バイポーラとCMOSの混在可能プロセスが必要。
●三端子クリップ用デバイスとしてどうでしょう？

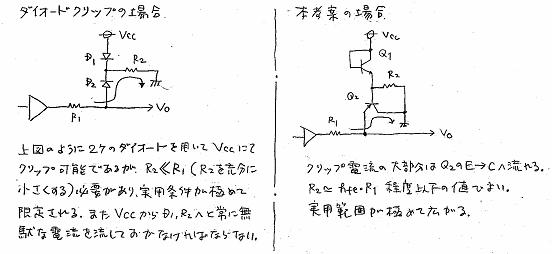

（参考）ダイオードクリップ方式との比較
２個のダイードを用いた方式と本考案の方式とを比較してみます。

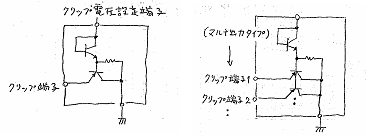

展開
３端子クリップデバイスとしどうでしょう？
何かの参考にでもして頂けたら幸いです
どうぞ、ご自由にご参考ください。
もし商用に利用される場合は、念のため、ご自身で知財権等の調査をしてください。
投稿：2006/6/2
