格安USB電源プラグとして最適

手作りイルミネーション用に、PC(パソコン)から電源を供給するための安価なUSBケーブルを探したところ

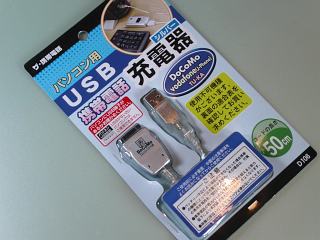

近所のダイソーにて、「パソコンUSB携帯電話充電器」なるもの(税込み105円)を見つけました。

ダイソーUSB 充電ケーブル
USBのピンアサインはこちら

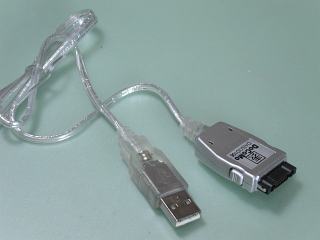

こんな感じです。充電器と言うよりは、単なるコネクタ付きケーブルです。コードの長さ0.5mです。
USB電源ケーブル

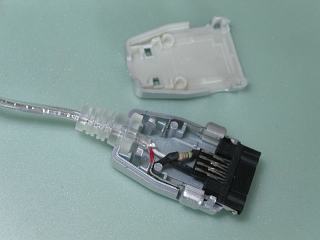

今回は、携帯電話側コネクターは全く不要なので、分解してみると、
USBケーブルのみを使用するのでどうでもいいことですけど、電流制限用?抵抗器1.5Ωが
直列挿入されていました。ケーブルはUSBデータ線は無くVCC(5V)とGNDの2本のみです。


不要な携帯電話側コネクターを削除し、USBコネクタ付きコードを
お手軽で安価な電源プラグとして利用するのです。

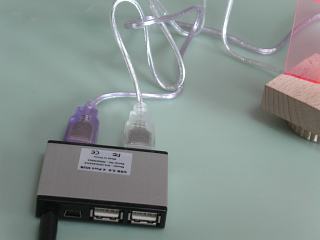

要するに、PCやハブから電源を供給するための5Vプラグ/コンセントと言う感じで使うのです。




参考資料:USBのピンアサイン(ピン番号/信号名)


USBピンアサイン(ピン番号)1:VCC(+5V)
2:DATA−
3:DATA+
4:GND

 VCCから取り出せる規格上の最大電流は500mAです。


<サイト内関連リンク>
蛍光アクリル板を用いたLEDイルミネーション

投稿:2007/4/10





追記・最近では色々なUSBケーブルが100円(税込105円)で売られているみたい
