ケーブルのサイズと許容電流との関係

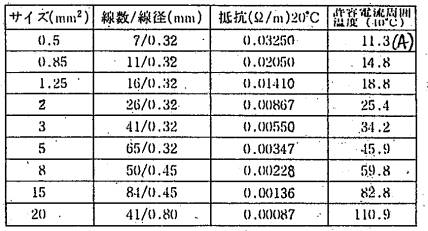

ケーブル(電線)のサイズと抵抗値と許容電流との関係
ケーブルにどれだけ電流を流せるのかの目安にできて便利です。

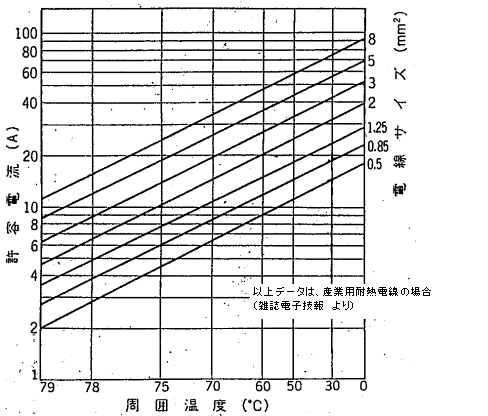

周囲温度(使用環境温度)と許容電流の関係
上記データは、安全を保証するものではありません。
あくまでも参考データとお考えください。
情報元:電子技術雑誌/電子技報(冊子番号不明)
<サイト内関連リンク>
基板の銅箔パターン幅と溶断電流との関係
銅の抵抗値の温度特性
投稿:2007/6/22
